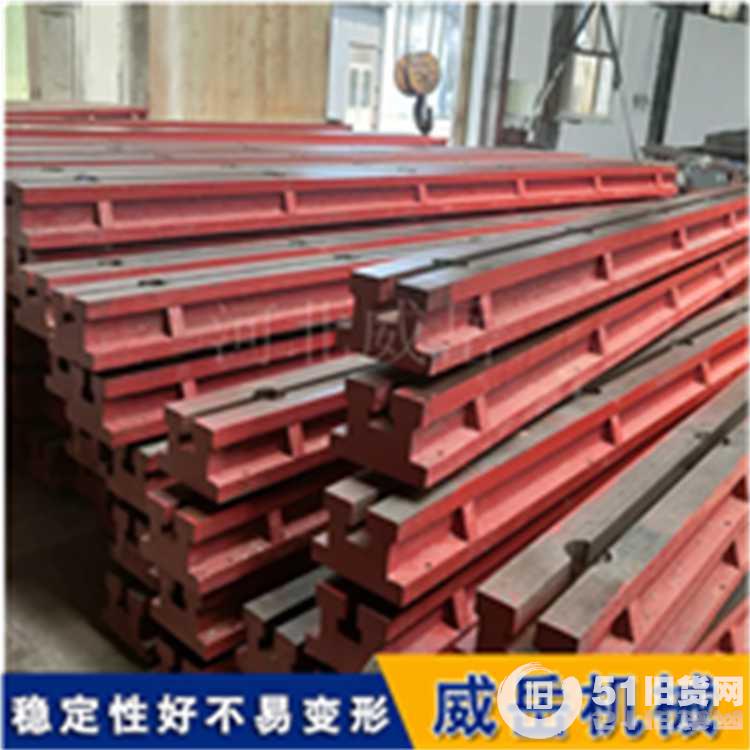

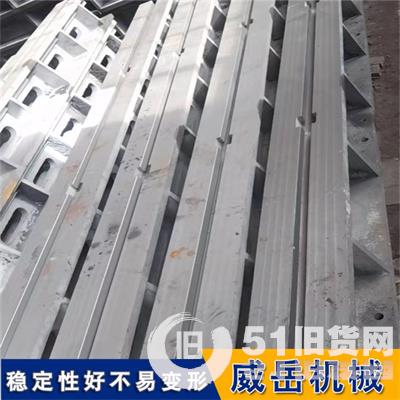

描述:地軌,T型槽地槽鐵又叫鑄鐵地軌,T型槽地軌采用翻砂工藝鑄造而成,材質為灰鑄鐵HT200-HT250,是根據設備的固定點來設計、拼接成鑄梁平臺,用于大型設備的裝配、試驗、焊接和檢驗。
地軌,T型槽地槽鐵技術參數:
1、別名:T型槽地軌,地梁,地槽鐵,基礎槽鐵,鑄鐵地軌,條形平臺
2、 點:節省材料成本,又可以占用很小的空間,性價比高;
3、材質:強度鑄鐵HT200-300,工作面硬度為HB170-240;
4、地軌造型材料:型砂,粘土砂,芯砂,樹脂砂;

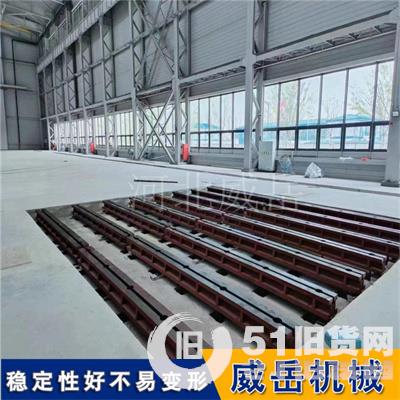

5、.地軌的埋設深應與地面裝飾層持平或略高于3-5mm.
6、地軌安裝后,要任意1m長度內,水平偏差度不大于1mm,全長不大于2mm,軌道這間對應點的水平偏差不大于1mm,每兩條軌道之間的平行度偏差小于2mm。
7、軌道的固定方法,在軌道的內側兩邊,按要求間距(約500-700mm)用M8鐵膨脹釘或射釘固定牢靠。軌道底面與地面須緊密著力,不得有虛跨間隙,以防止地軌軌道載荷后彎曲變形。
8、地軌鑄件力學性能:抗拉強度:≥250N/mm2 硬度:HB=190-240
9、精度:上表面的不平度不大于0.3mm(在全長內);上下表面的不平行度不大于1.0mm(在全長內); 直線度在全長內不大于8mm。
鑄鐵T型槽地軌廣泛應用于機械制造、汽車制造、電子電器、精儀器等多個領域。在機械加工車間,地軌作為機床的支撐和導向部件,確保機床在加工過程中的穩定性和精度;在汽車生產線上,地軌承載著自動化裝配線,助力汽車制造的與精;領域,地軌更是扮演著不可或缺的角色,為密零部件的加工和檢測提供堅實保障。
鑄鐵T型槽地軌的制造,是材料科學與密加工技術的結合。首先,在選材上,采用純度、低應力、高致密度的優灰口鑄鐵作為基材,這種材料不僅具有良好的吸震性和耐磨性,還能抵抗變形和裂紋的產生,確保地軌在長期使用中保持高精度。
在鑄造過程中,采用先進的數控鑄造技術和熱處理工藝,嚴格控制溫度曲線和冷速度,以減少鑄造應力和內部缺點,提高鑄件的尺寸穩定性和機械性能。隨后,經過精細的機械加工,如銑削、磨削和刮研等工序,確保T型槽的精度和平整度達到設計要求,為后續的裝配和調整提供堅實基礎。
